Installation de la carte SIM
La carte SIM est une nano SIM ». Elle doit être prise chez un opérateur GSM 2G, 3G, 4G ou encore 5G. La couverture GSM de l’opérateur choisi doit être bonne sur la zone dans laquelle est placé le système de commande à distance.
Pour installer la carte SIM, déclipsez la face avant de l’équipement. La zone de contact de la carte SIM doit être placée sur le côté du circuit imprimé. La carte SIM doit s’insérer sans forcer. Si ce n’est pas le cas, vérifier l’orientation de la carte SIM. Il y a toujours un détrompeur sur les carte SIM.
Lors de l’installation de la carte SIM, l’équipement ne doit jamais être sous tension.
Installation de la pile dans l’équipement GSM
La pile joue un rôle de sécurité. Elle permet l’envoi d’un SMS même en cas de coupure de courant électrique. Si elle n’est pas sollicitée, la pile peut avoir une durée de vie de plusieurs années. Lorsqu’elle devient faible, la pile déclenche l’envoi d’une alerte « pile faible ».
Le remplacement de la pile doit se faire lorsque l’équipement est hors tension.
Installation de l’équipement GSM dans le tableau électrique
L’installation doit être faite par une personne habilitée. Le disjoncteur doit être coupé et les vérifications d’absence de tension doivent être faites. Les recommandations d’intervention sur le panneau électrique ne sont pas l’objet de cette page.

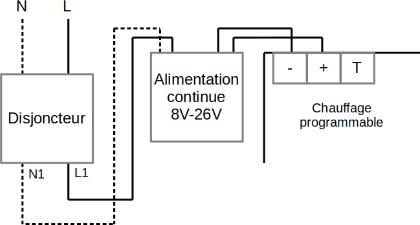

Raccordement de l’alimentation
Raccordement de la sonde
Ce schéma représente le câblage de la sonde dans le cas du système à gestion thermostatique commandé à distance

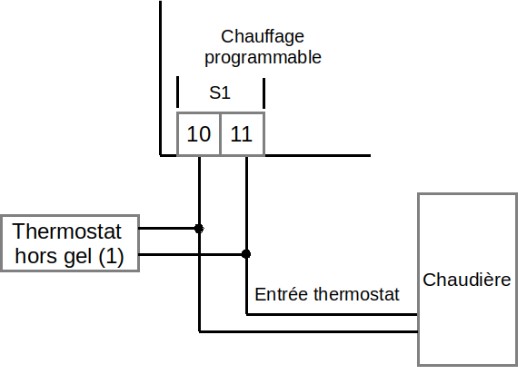

Raccordement de chaudière par l’entrée thermostat
Ce schéma représente le câblage du module GSM dans le cas d’une commande de chaudière à distance par GSM.

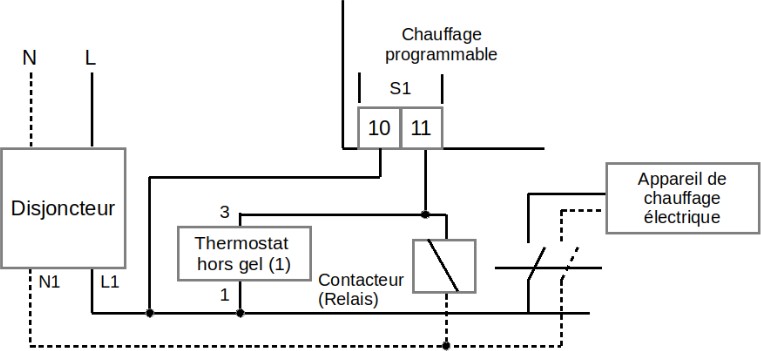

Raccordement de radiateur électrique via contacteur de puissance
Ce schéma représente le câblage du module GSM dans le cas d’une commande de radiateur électrique à distance par GSM.
