Pilotage de chaudière à distance par thermostat sans internet
Ce système de pilotage de chaudière à distance permet de mettre en route la chaudière lorsque la température de consigne est atteinte. Il est basé sur le système d’allumage de chaudière à distance avec en plus une sonde de température qui permet une gestion de type thermostat.
Ce système permet également de connaitre à distance la température sur place, voir même de remontée une alarme de température si une température hors norme est relevée.
Gestion des températures de consignes
En plaçant la sonde de température dans la pièce de vie, vous permettez au système de pilotage de chaudière à distance de commander la chaudière en fonction de la température ambiante afin de réguler le chauffage exactement comme le fait un système de chauffage thermostatique dont vous pouvez commander la valeur de consigne distance avec votre téléphone mobile, en envoyant un simple SMS.
La sonde de température permet de connaitre la température sur place à distance. Si cette température excède une valeur prédéfinie, le module envoie une alerte par SMS. A tout moment vous pouvez interroger ce système afin de connaitre la température de votre maison secondaire ou de votre gîte.
Commande simple sans box internet ni ligne fixe : par carte SIM
Ce système de pilotage de chaudière à distance fonctionne SANS Box internet sur place, grâce a sa propre carte SIM. Vous n’avez plus qu’à insérer une carte SIM dans le module de commande de chauffage GSM et à passer vos commandes. Ce relais nécessite d’être équipé d’une carte SIM au format “nano SIM”.
Un forfait voix/SMS simple suffit. Un tout petit forfait comme le forfait FREE à 2€ convient parfaitement pour ce type d’appareil. Vous pouvez aussi choisir un abonnement Orange, Bouyguestelecom, …
Instructions facile à passer
Les instructions sont très facile à passer car il suffit d’envoyer un SMS au numéros de la ligne correspondant à la carte SIM. Dans le message contenu dans ce SMS, vous mettez votre instruction :
- Pour mettre en fonctionnement votre chaudière vous suffit d’envoyer avec votre téléphone le SMS « S1=ON », le produit ferme alors son contact de sortie afin de permettre le pilotage de votre chaudière.
- Pour arrêter votre chaudière, le SMS « S1=OFF » le produit ouvre son contact de sortie et arrête votre chaudière.
- Pour définir la sortie S1 en mode régulation, il vous suffit d’envoyer le SMS « S1=REGUL » et « CONSIGNE=12 » permet de définir une consigne de régulation à 12°C.
Les commandes se font à distance de façon sécurisée. Jusqu’à 5 utilisateurs peuvent le commander.
Pour une programmation horaire commandée par SMS, vous serez intéressé par le système de programmation de radiateur pilotée à distance.
Très bonne réception GSM
Ce système d’allumage de chaudière fonctionne même dans des zones de faible couverture et s’adapte au type de réseau : 2G, 3G, 4G, 5G.
Ce boitier de connexion GSM a une antenne qui lui permet une très bonne réception du réseau mobile. Toutefois le choix de l’opérateur peut jouer sur la qualité de la couverture, vérifiez la avant de commander votre carte SIM.
L’antenne GSM est fournie avec un câble de 2m.
Installation simple et sécurisée dans le tableau électrique
Pour plus de sécurité, ce module s’installe directement dans le tableau électrique.
La largeur totale, pile incluse est de 4 emplacements :
- La largeur de 36mm correspond à 2 emplacements de module standard dans le tableau (format U2)
- L’alimentation correspond à un emplacement de module de 18mm
- L’emplacement de la pile clipsée sur le côté du module prend également un emplacement de module de 18mm

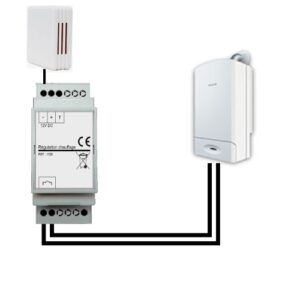

Raccordement du système de pilotage de chaudière à distance
La sortie du système de pilotage de chaudière à distance commande l’entrée thermostat de la chaudière :
Sur le bornier de connexion de votre chaudière, cherchez un fil qui relie les deux bornes d’entrées du thermostat (généralement noté T). Enlevez ce fil et reliez avec un câble électrique d’une longueur suffisante à la sortie du système de pilotage de chaudière à distance.
Pour la gestion « Hors Gel », il suffit de donner la consigne de température de la valeur Hors Gel que vous souhaitez.
Mise en route du système de pilotage de chaudière à distance
Le système de pilotage de chaudière à distance n’accepte que les ordres donnés par l’administrateur du système ou par l’un des 5 utilisateurs autorisés.Lors de la mise sous tension, vous envoyez une instruction qui permet à l’équipement d’identifier votre numéro de téléphone comme étant celui de l’administrateur.
Vous pouvez alors passer un ordre pour mettre en route la chaudière :
– Un SMS permet de commander l’allumage ou la consigne de température
– Un SMS en retour confirme la mise en route
Vous pouvez également paramétrer les numéros autorisés.
Caractéristiques du système de pilotage de chaudière à distance
Utilisation en intérieur exclusivement ou dans un coffret étanche adapté à l’extérieur.
Alimentation :
- Le produit doit être alimenté via tension continue de 11V à 14V (fournie)
- 12V – 0,5A
- Puissance : 0,5W
Dimensions :
→ Produit : 36 x 58 x 90 mm (Boîtier modulaire format U2)
→ Antenne GSM : 185 x 46.5mm, câble de 2 mètres
Température de fonctionnement et de stockage : de -10°C à +60°C
Indice de protection : IP20
Sonde de température :
- Type de capteur : CTN
- Température de mesure de -10°C à 40°C
- Précision : 1%
- Connexion : bornier à vis deux points non polarisés
- Longueur de câble maximum : 20 mètres
- Boîtier IP 30 en ABS conforme à la norme UL94-HB
- Encombrement : 60 x 60 x 20mm
- Type de montage : fixation sur le mur à l’aide de vis
Contenu du produit
- Boitier modulaire GSM au format U2
- Antenne GSM avec câble de 2m
- Alimentation 12V
- Pile de sécurité
- Sonde de température
- Notice en français
=> Complet, prêt à être installé
