Système d’allumage de chaudière à distance
Ce système d’allumage de chaudière à distance permet de mettre en route une chaudière sans ligne de téléphone fixe ni connexion à internet. C’est la solution idéale pour dans une maison secondaire, un appartement de vacances ou un gîte sans internet ni ligne fixe sur place. Ce système utilise une carte SIM. Les instructions de mise en route et d’arrêt sont passées par SMS. Un simple téléphone portable suffit à commander la chaudière à distance.

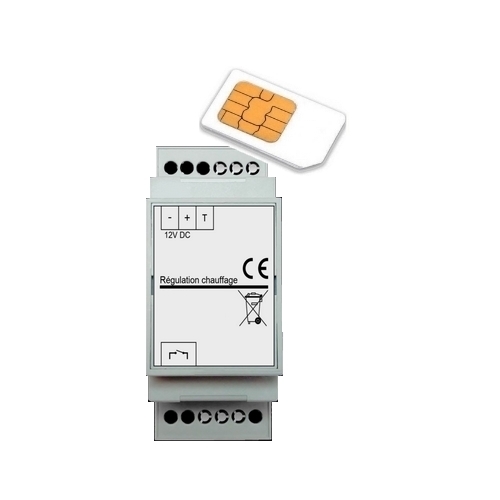

Commande simple sans box internet ni ligne fixe : par carte SIM
Ce système d’allumage de chaudière fonctionne SANS Box internet sur place, grâce a sa propre carte SIM. Vous n’avez qu’à insérer une carte SIM dans le boitier et à passer vos instructions.
Ce relais nécessite d’être équipé d’une carte SIM au format “nano SIM”.
Un forfait voix/SMS simple suffit. Un tout petit forfait comme le forfait FREE à 2€ convient parfaitement pour ce type d’appareil. Vous pouvez aussi choisir un abonnement Orange, Bouyguestelecom, …
Instructions facile à passer
Les instructions sont très facile à passer car il suffit d’envoyer un SMS au numéros de la ligne correspondant à la carte SIM. Dans le message contenu dans ce SMS, vous mettez votre instruction :
- Pour mettre en fonctionnement votre chaudière vous suffit d’envoyer avec votre téléphone le SMS « S1=ON », le produit ferme alors son contact de sortie afin de permettre le pilotage de votre chaudière.
- Pour arrêter votre chaudière, le SMS « S1=OFF » le produit ouvre son contact de sortie et arrête votre chaudière.
Pour une gestion à distance de la température d’ambiance, vous serez intéressé par la solution pilotage de chaudière à distance avec thermostat.
Pour une gestion avec programmation horaire commandée à distance, vous serez intéressé par le système de programmation horaire commandée à distance.
Très bonne réception GSM
Une fois la carte SIM insérée dans le relais GSM, le système d’allumage de chaudière à distance connecte au réseau mobile GSM et la LED en face avant du boitier indique la bonne connexion au réseau.
Ce système d’allumage de chaudière fonctionne même dans des zones de faible couverture et s’adapte au type de réseau : 2G, 3G, 4G, 5G.
Ce boitier de connexion GSM a une antenne qui lui permet une très bonne réception du réseau mobile.
L’antenne GSM est fournie avec un câble de 2m.
Installation simple et sécurisée dans le tableau électrique
Pour plus de sécurité, ce module s’installe directement dans le tableau électrique.
La largeur totale, pile incluse est de 4 emplacements :
- La largeur de 36mm correspond à 2 emplacements de module standard dans le tableau (format U2)
- L’alimentation correspond à un emplacement de module de 18mm
- L’emplacement de la pile clipsée sur le côté du module prend également un emplacement de module de 18mm
Nota : Le rôle de cette pile est de vous envoyer un SMS d’alarme en cas de coupure d’alimentation électrique.
Raccordement du système d’allumage de chaudière à distance
Sur le bornier de connexion de votre chaudière, cherchez un fil qui relie les deux bornes d’entrées du thermostat (généralement noté T). Enlevez ce fil et reliez avec un câble électrique d’une longueur suffisante à la sortie du système d’allumage de chaudière à distance.

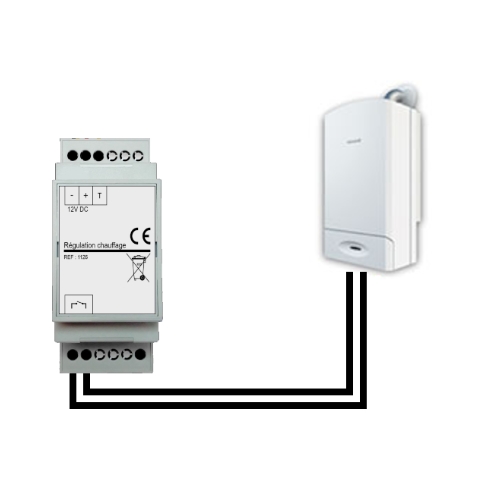

Raccordement simple à l’entrée THERMOSTAT de la chaudière
Raccordez la sortie du système d’allumage de chaudière à distance à l’entrée thermostat de la chaudière comme le montre le schéma.
Lorsque vous envoyez l’instruction « S1=ON », le circuit se ferme et la chaudière se met en route.
Votre système d’allumage de chaudière à distance se comporte comme un thermostat qui vient d’atteindre sa température de consigne.

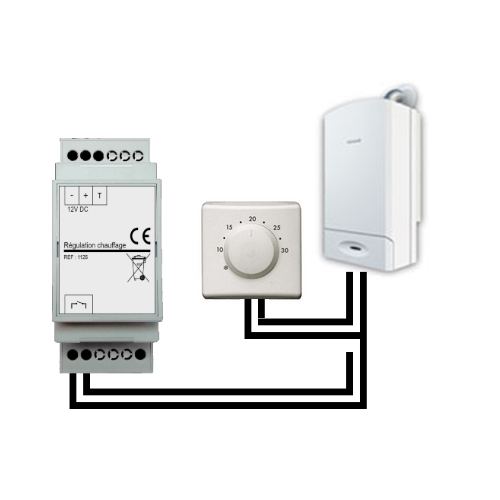

Gestion de température « Hors Gel » de la chaudière
Il est également possible d’avoir une gestion de température « Hors Gel » de la chaudière connectée à son thermostat d’ambiance.
Raccorderez le module de commande en parallèle du thermostat d’ambiance.
Réglez le « Hors Gel » par exemple sur 7°C. Lorsque le système d’allumage de chaudière à distance est sur OFF, c’est la température « Hors Gel » qui est prise en compte. La maison est maintenue à 7°C.
Dès que vous actionnez le système d’allumage de chaudière à distance, il prend le pas sur le thermostat et met la chaudière en route à la température de confort.
Gestion sécurisée du système d’allumage de chaudière
Le système d’allumage de chaudière n’accepte que les ordres donnés par l’administrateur du système ou par l’un des 5 utilisateurs autorisés. Lors de la mise sous tension, vous envoyez une instruction qui permet à l’équipement d’identifier votre numéro de téléphone comme étant celui de l’administrateur.
Vous pouvez alors passer un ordre pour mettre en route la chaudière :
– Un SMS permet de commander l’allumage
– Un SMS en retour confirme la mise en route
Vous pouvez également paramétrer les numéros autorisés.
Caractéristiques du système d’Allumage de chaudière
Utilisation en intérieur exclusivement ou dans un coffret étanche adapté à l’extérieur.
Alimentation :
- Le produit doit être alimenté via tension continue de 11V à 14V (fournie)
- 12V – 0,5A
- Puissance : 0,5W
Dimensions :
→ Produit : 36 x 58 x 90 mm (Boîtier modulaire format U2)
→ Antenne GSM : 185 x 46.5mm, câble de 2 mètres
Température de fonctionnement et de stockage : de -10°C à +60°C
Indice de protection : IP20
Contenu du produit
- Boitier modulaire GSM au format U2
- Antenne GSM avec câble de 2m
- Alimentation 12V
- Pile de sécurité
- Notice en français
=> Complet, prêt à être installé
